Leuchtkasten-Module

Edgelit- und Backlit-Module – passend für jedes Profilsystem und einfach zu montieren.

BROSCHÜRE Alle Module anzeigen

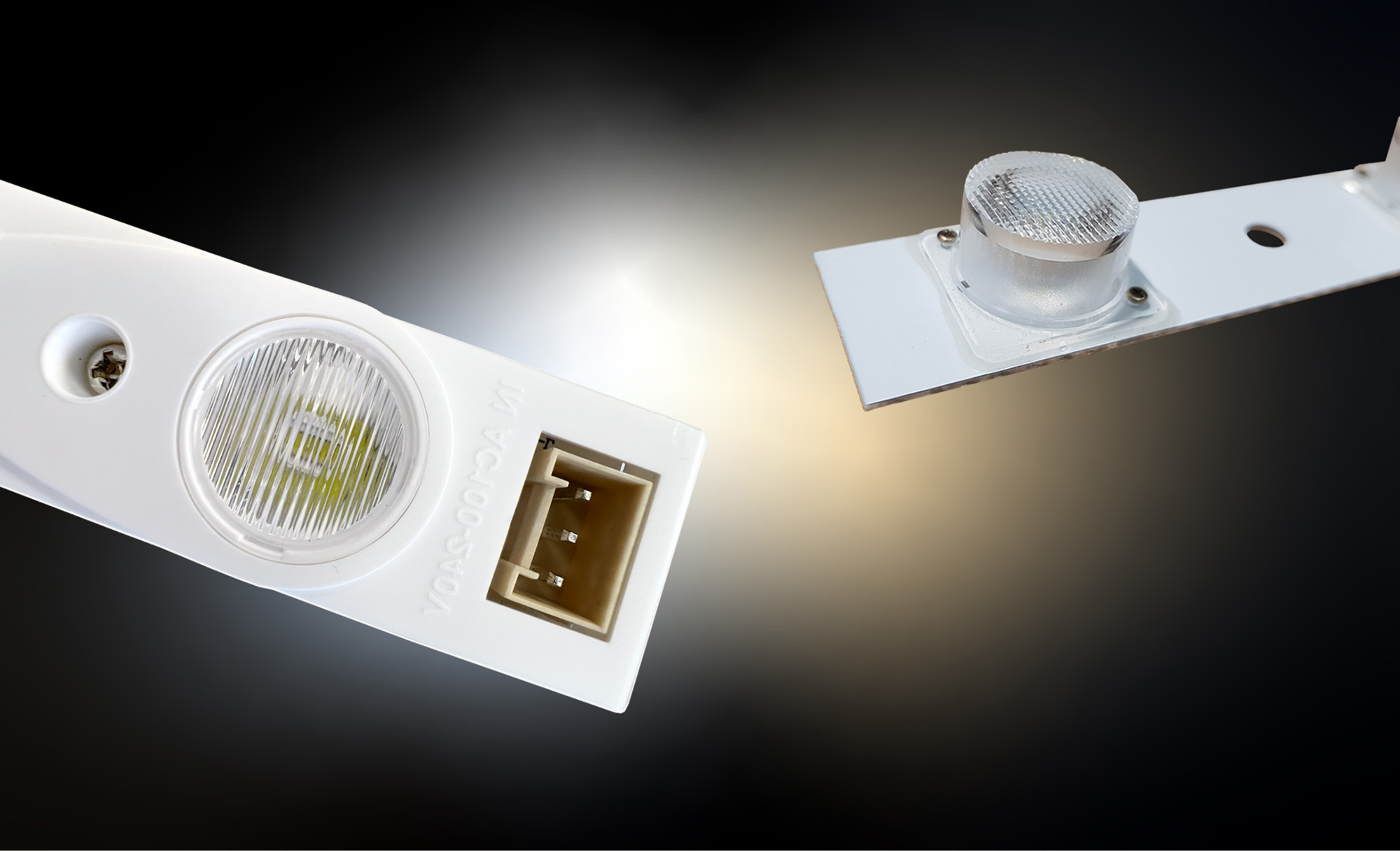

Setzen Sie auf die Lightbox-Module von Exposupply

checkKompatibel mit Systemen wie Aluvision, beMatrix, Octanorm, Pixlip & EFKA
checkEdgelit- und Backlit-Module
checkPlug & Play-Optionen verfügbar
checkSchnelle Lieferung ab Lager
checkEinfach zu montieren
checkMaßgeschneiderte Lösungen verfügbar

chevron_left chevron_right

Lightbox-Module für jede Anwendung

Die Lightbox-Module von Exposupply sind mit allen gängigen Profilsystemen kompatibel.

Je nach Rahmen und Anwendung wählen Sie zwischen einer Backlit- oder Edgelit-Variante – beide sorgen für eine kraftvolle und gleichmäßige Ausleuchtung.

Dank des durchdachten Designs sind die Module vielseitig einsetzbar und lassen sich einfach in verschiedene Profilsysteme integrieren:

checkALUVISION
checkBEMATRIX
checkOCTANORM
checkPIXLIP
checkEFKA

LONA Edgelit module

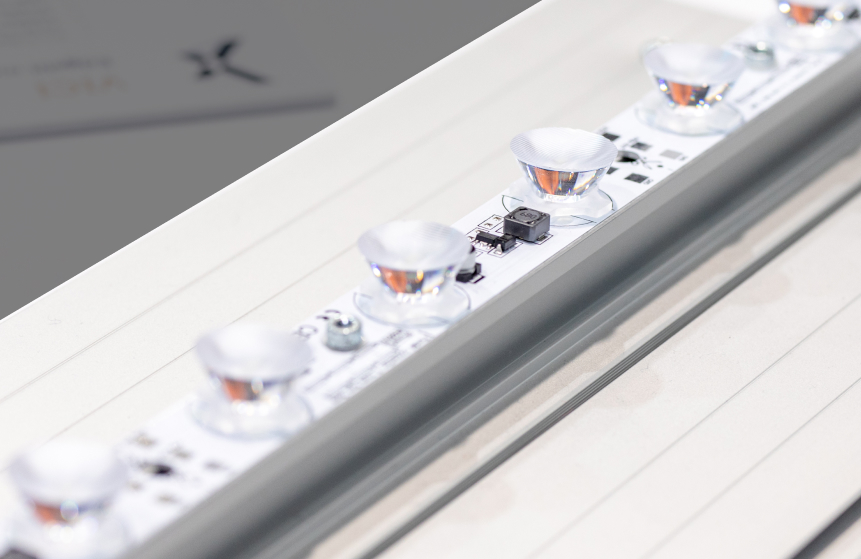

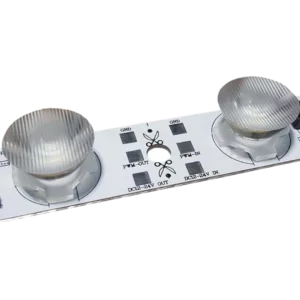

VICI

UVAL

YONI

Maximale Reichweite

Montage

Anzahl zur Reihenschaltung

Strahlwinkel

Driver

Lichtleistung

Tiefe Lichtkasten

Gesamtgröße

Energieverbrauch

Eingangsspannung

Zertifizierungen

Lagertemperatur

Betriebstemperatur

CRI

IP-Code

Verlinkbar

LED Chip

Anzahl der LEDs

LED Type

Lebensdauer der Lampe

Lichtquelle

Strom

Farbtemperatur

Material

Farbe

Adapter

Gewicht

Kupplungsstecker

Dimmbar

Größe der Verpackung

3000 mm

Edgelit

Max. 20

45×10

Integriert

1450 lm

100 – 150 mm

393 x 26 x 14 mm

15W

AC 100-240V

CE, RoHS, UL

-20oC – +40oC

n. a.

>75

IP20

Male and Female connector

SMD3535

SMD

30000 hrs

LED

18W

Kaltweiß (7000k)

LED PCBA Plastic

Weiß

Built-in driver

115 g

n. a.

SUPER BRIGHT

4000 mm

Edgelit

Max. 8

39×13

Extern

1800 lm 2700 lm 900 lm

100 – 150 mm

190 x 23 x 18 mm 380 x 23 x 18 mm 380 x 23 x 18 mm 570 x 23 x 18 mm

18W 27W 9W

DC 24V

-20oC – +40oC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 6 9

SMD

50000 hrs

LED

18W 27W 9W

Kaltweiß (6500k)

Aluminium

Grau

n. a.

111 g 39 g 90 g

2-pin

Nein

n. a.

UVAL

3000 mm

Edgelit

Max. 10 (15W) Max. 20 (9W)

45×15

Extern

1350 lm 810 lm

100 – 150 mm

205 x 27 x 16 mm 464 x 27 x 16 mm

15W 9W

DC 24V

CE, RoHS, UL

-20oC – +40oC

-20 ºC – +40 ºC

>75

IP20

Male and Female connector

Osram

3 5

SMD

50000 hrs

LED

15W 9W

Kaltweiß (7000k)

Aluminium

Grau

n. a.

54 g 80 g

3-pin

Nein

583 x 242 x 270 mm

BACKLIT

80 mm

Backlit

170°

Extern

1200 lm 600 lm

Max. 50 mm

480 x 20 x 7,2 mm 960 x 20 x 7,2 mm

12W 6W

DC 24V

CE, RoHS, UL, TÜV

-20oC – +40oC

n. a.

>75

IP20

Male and Female connector

SMD2835

SMD

30000 hrs

LED

12W 6W

Kaltweiß (7000k)

Aluminium

Grau

n. a.

43 g 73 g

n. a.

1030 x 250 x 175 mm

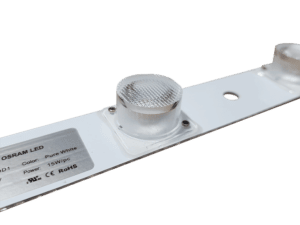

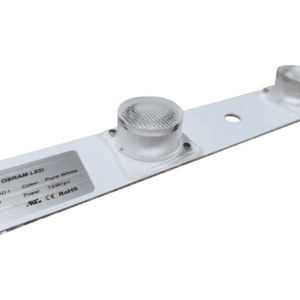

UVAL Edgelit-Modul Robust. Kraftvolle und gleichmäßige Lichtverteilung.

Zum Produkt

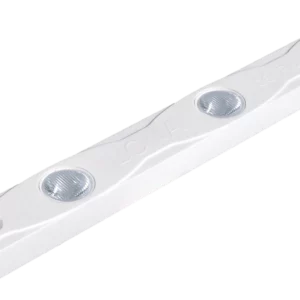

LONA Edgelit-Modul Plug & Play. Integrierter Treiber.

Zum Produkt

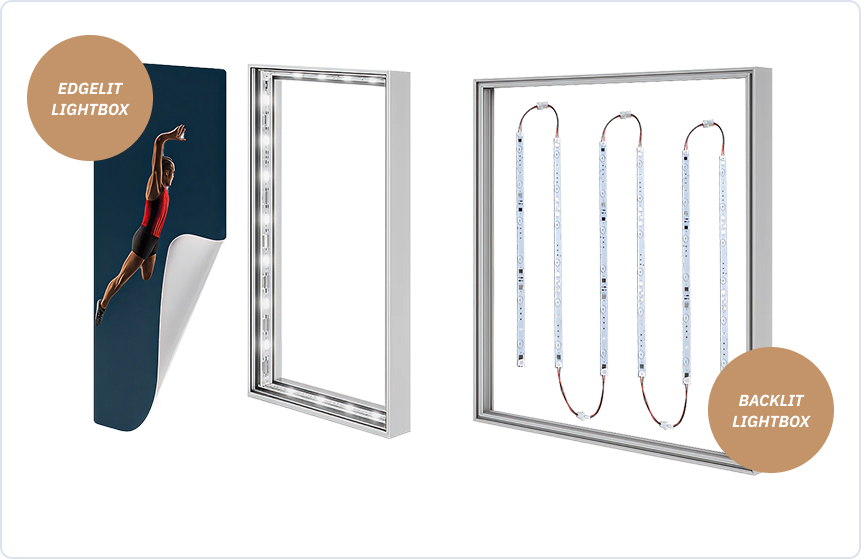

Edgelit- oder Backlit-Module

Module

Es gibt zwei Arten von Lightbox-Modulen: Edgelit und Backlit.

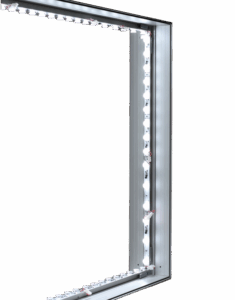

Bei Edgelit-Modulen wird das Textil von den Seiten beleuchtet. Die Module werden an der Innenseite des Rahmens montiert und strahlen das Licht über die Fläche. Die Linsen bündeln das Licht zu einem schmalen, fokussierten Strahl, der für eine gleichmäßige Ausleuchtung der gesamten Lightbox sorgt.

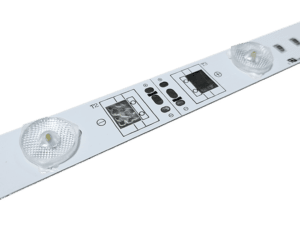

Backlit-Module werden direkt hinter dem Textil platziert. Ihre Linsen verteilen das Licht breit über eine kurze Distanz – ideal für flache Lightboxen mit gleichmäßiger Helligkeit.

Die Module selbst erleben? Fordern Sie eine Demo an.

Wir bieten die Möglichkeit, die Module direkt bei Ihnen vor Ort zu testen. Füllen Sie das Formular aus – wir melden uns, um die Optionen mit Ihnen zu besprechen.

DEMO ANFORDERN ANGEBOT ANFORDERN

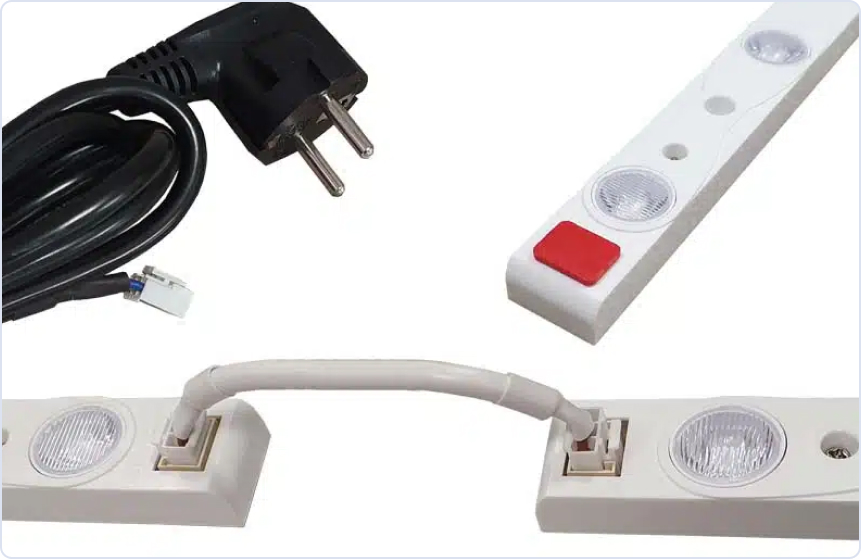

Zubehör für Lightbox-Module

Für unsere Lightbox-Module ist verschiedenes Zubehör erhältlich – zum Beispiel Treiber mit unterschiedlichen Wattzahlen und Verbindungskabel. Auf den jeweiligen Produktseiten ist genau angegeben, welches Zubehör für das Modul benötigt wird.

Alle Zubehörteile ansehen

Häufig gestellte Fragen

Der Unterschied liegt in der Positionierung der Beleuchtung. Bei Edgelit befinden sich die LEDs an den Rändern des Rahmens. Bei Backlit befinden sich die LEDs direkt hinter dem Textil, sodass es in einer flachen Lightbox verwendet werden kann.

Es gibt zwei Arten von Verbindungen, um Module miteinander zu verbinden:

Der 2-Pin-Anschluss ist kompakter.

Der 3-Pin-Anschluss ist größer und robuster und ist zudem mit Pixlip-Modulen kompatibel.

Beide Varianten enthalten zwei Drähte, was zu Verwirrung über die Bezeichnung „3-Pin“ führen kann.

Das hängt vom Modultyp ab. Bitte konsultieren Sie die Produktseite für die maximale Anzahl koppelbarer Module.

Nein, Exposupply liefert ausschließlich die LED-Module und das entsprechende Zubehör. Edgelit-Module können in jedes gängige Aluminiumprofil montiert werden.

Nein, Exposupply liefert ausschließlich die LED-Module und das Zubehör. Der Rahmen und das Textil sind nicht inbegriffen.

Für ein optimales Ergebnis empfehlen wir, die Beleuchtung in etwa 6 cm Abstand zum Textil zu platzieren.

Nein, die Module haben die Schutzklasse IP20 und sind ausschließlich für den Innenbereich vorgesehen.
