NL UVAL Edgelit module - 3 pin
SKU: LLU-3-pin
Was macht das UVAL einzigartig?
Leistungsstarke und gleichmäßige Lichtausbeute
Mit fünf Osram-LEDs à 3 W liefert das UVAL-Modul bis zu 1350 Lumen. Ideal für die klare und gleichmäßige Ausleuchtung von Textilgrafiken in Messewänden.

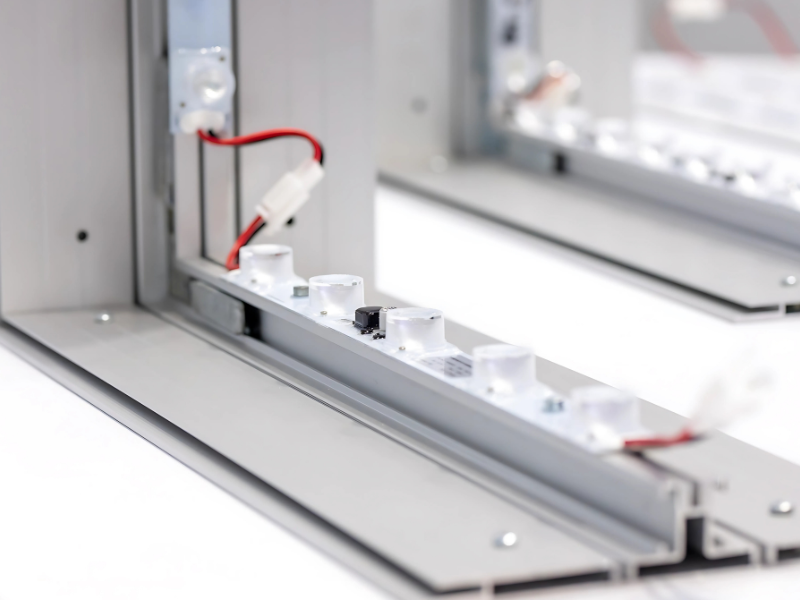

Feste Montage mit Schrauben am Profil

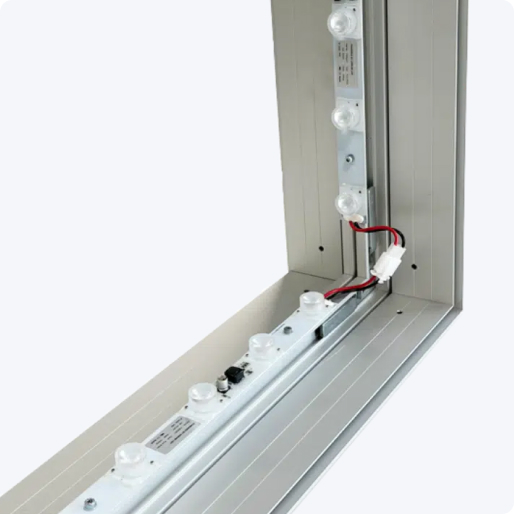

Die UVAL-Module werden direkt mit Schrauben am Aluminiumrahmen befestigt. Keine Clips oder losen Teile – für eine stabile Befestigung, auch bei wiederholter Nutzung oder Transport.

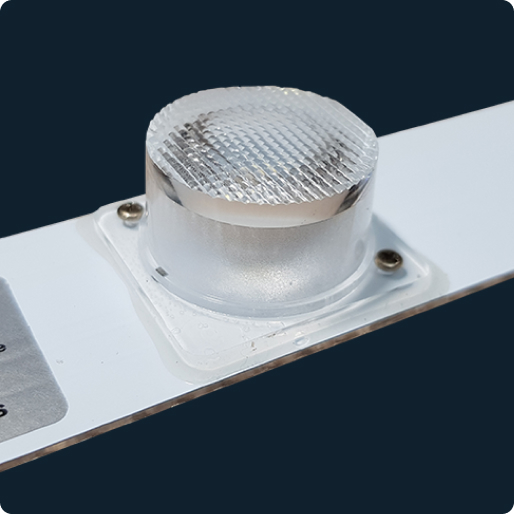

Schutzabdeckung über den LEDs für sicheres und diffuses Licht
Die integrierte Kunststoffabdeckung schützt die LEDs vor Staub und Beschädigungen auf dem Messeboden und sorgt für eine gleichmäßige Lichtverteilung auf dem Textil – ganz ohne Hotspots oder Schatten.
- check ROBUST
- check BIS ZU 10 MODULE DURCHVERKETTEN
Zubehör – was brauche ich?

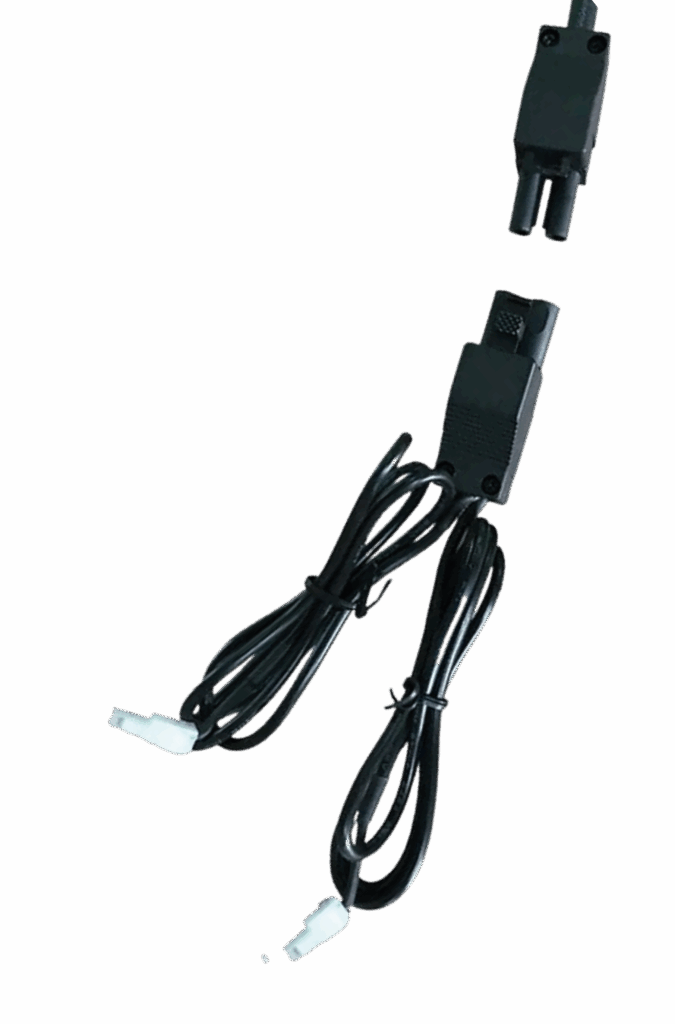

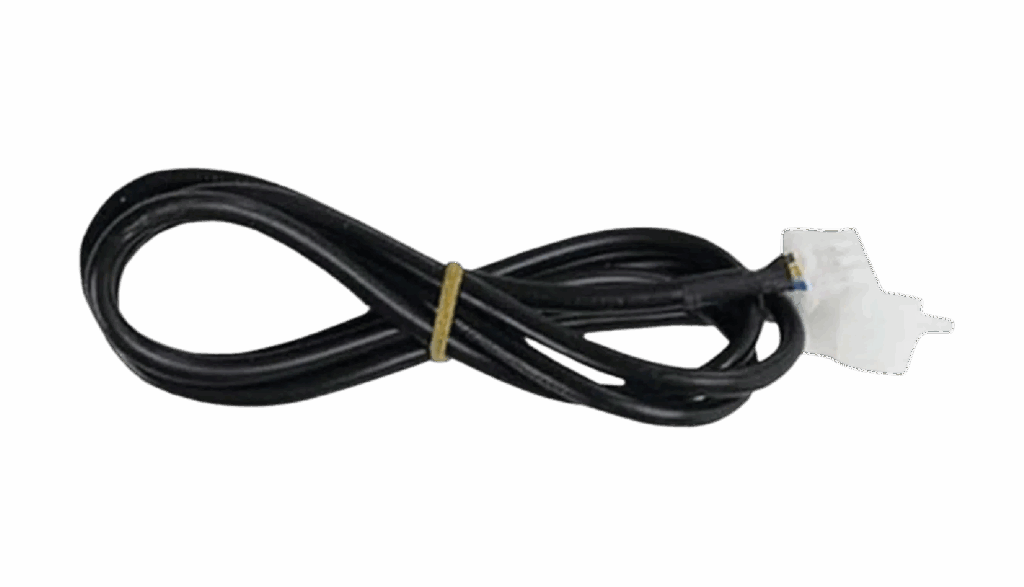

Zum Überbrücken eines größeren Abstands zwischen den Modulen; passend für VICI, UVAL und YONI.
Produktinformationen
Das Edgelit-Modul UVAL wird einfach am Aluminiumrahmen deiner Lightbox befestigt und liefert mit fünf leistungsstarken 3-Watt-LEDs eine beeindruckende Lichtleistung von 1350 Lumen.
Der UVAL ist mit einem robusten Stecker erhältlich, der vollständig mit Pixlip-Verbindungen kompatibel ist und eine sichere, stabile Montage gewährleistet. Dank Verbindungskabeln lassen sich problemlos mehrere Module miteinander verketten, sodass auch größere Flächen gleichmäßig und hell ausgeleuchtet werden können.
Der UVAL wird über Netzstrom mit einem AC 100–240 V-Treiber betrieben und ist somit flexibel in verschiedenen Umgebungen einsetzbar.
Mit einem Abstrahlwinkel von 45 x 15 Grad sorgt der UVAL für eine präzise und gerichtete Lichtverteilung. Die kaltweiße Farbtemperatur von 7000 K verleiht deinen Visuals eine frische und lebendige Ausstrahlung.
Die LEDs sind fest auf der Aluminiumleiste verschraubt, wodurch sie stabil und sicher bleiben – ideal für den regelmäßigen Einsatz.
Spezifikationen
- Maximale Reichweite 3000 mm
- Tiefe Lichtkasten 100 - 150 mm
- Montage Edgelit
- Anzahl zur Reihenschaltung Max. 10 (15W), Max. 20 (9W)
- Strahlwinkel 45x15
- Driver Extern
- Lichtleistung 1350 lm, 810 lm
- Gesamtgröße 205 x 27 x 16 mm, 464 x 27 x 16 mm
- Energieverbrauch 15W, 9W
- Eingangsspannung DC 24V
- Zertifizierungen CE, RoHS, UL
- Kupplungsstecker 3-pin
- Lagertemperatur -20oC - +40oC
- CRI >75
- IP-Code IP20
- Verlinkbar Male and Female connector
- LED Chip Osram
- Anzahl der LEDs 3, 5
- LED Type SMD
- Lebensdauer der Lampe 50000 hrs
- Lichtquelle LED
- Strom 15W, 9W
- Farbtemperatur Kaltweiß (7000k)
- Material Aluminium
- Farbe Grau
- Dimmbar Nein
- Gewicht
- Größe der Verpackung
- Betriebstemperatur -20 ºC – +40 ºC
Haben Sie eine Frage zum UVAL Edgelit module - 3 pin?
Passendes Zubehör
Häufig gestellte Fragen
Es können maximal 10 UVAL-Module (5×3 W) miteinander verbunden werden, ohne dass die Lichtstärke abnimmt. Bitte beachten Sie die technischen Daten auf der Produktseite für weitere Informationen.
Das UVAL kann in jedes Lightbox-Profil montiert werden. Die Art der Befestigung der Module kann je nach Profil unterschiedlich sein.
Hinweis: Die LED-Module erzeugen Wärme, daher wird eine Montage auf einem Holzrahmen nicht empfohlen.

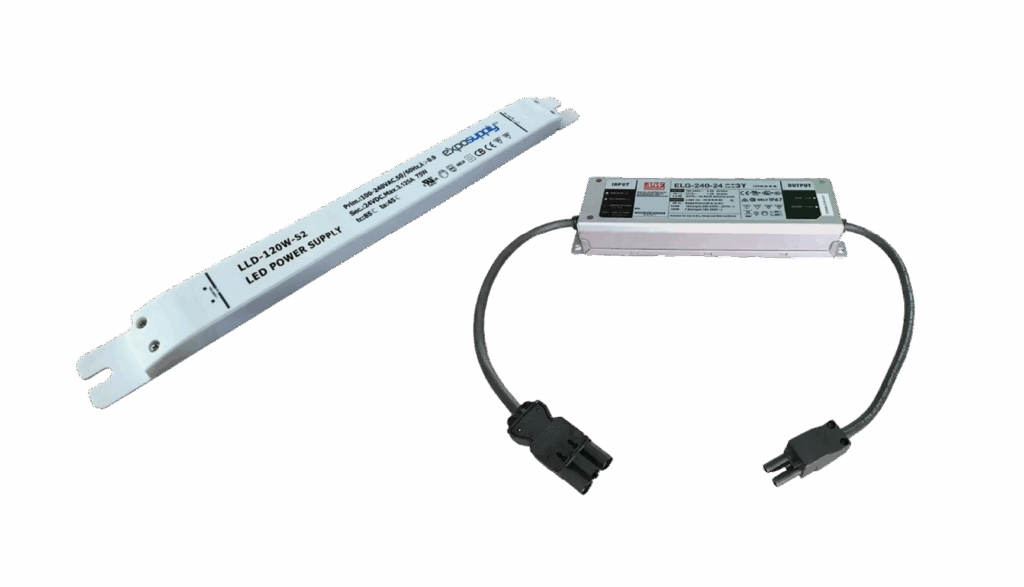

Um das UVAL-Modul an das Stromnetz anzuschließen, wird ein Treiber benötigt.
Abhängig von der Anzahl der Module wählen Sie einen Treiber mit 240 W, 120 W oder 75 W.
Wenn Sie einen größeren Abstand zwischen mehreren Modulen überbrücken möchten, benötigen Sie Verbindungskabel.
Nein, das UVAL ist nicht für den Außeneinsatz geeignet und hat die Schutzklasse IP20.

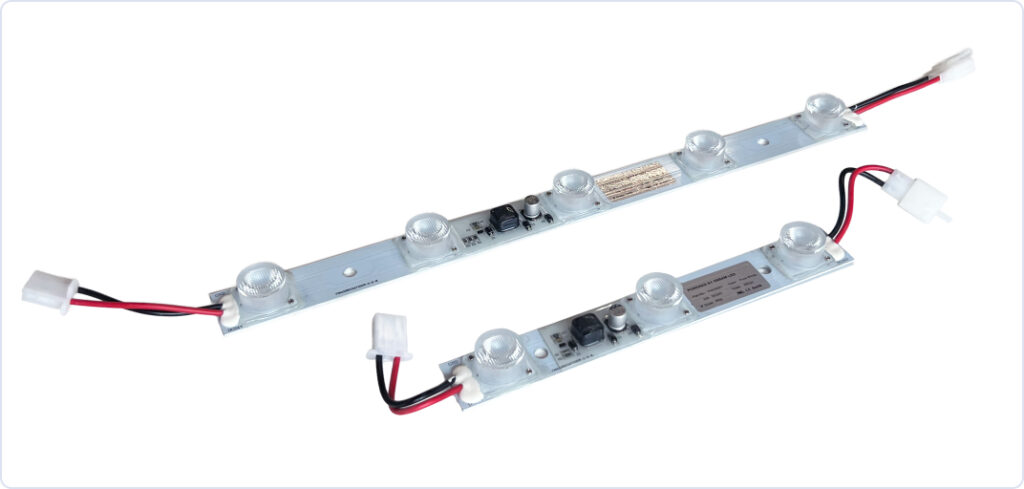

Das UVAL ist in zwei verschiedenen Längen erhältlich: 3×3 W und 3×5 W.
Das hängt vollständig von den Abmessungen der Lightbox ab. Kontaktieren Sie uns für eine persönliche Beratung.
